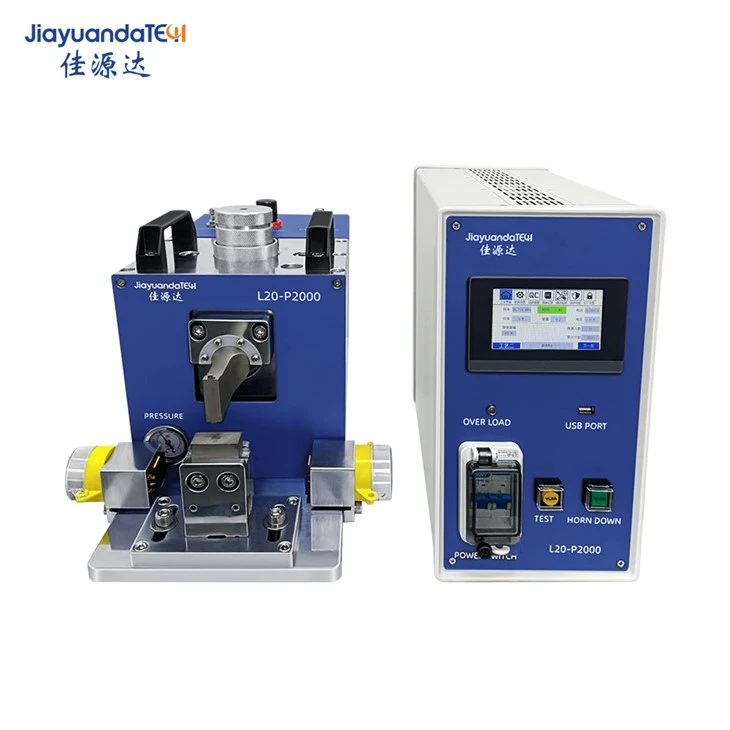

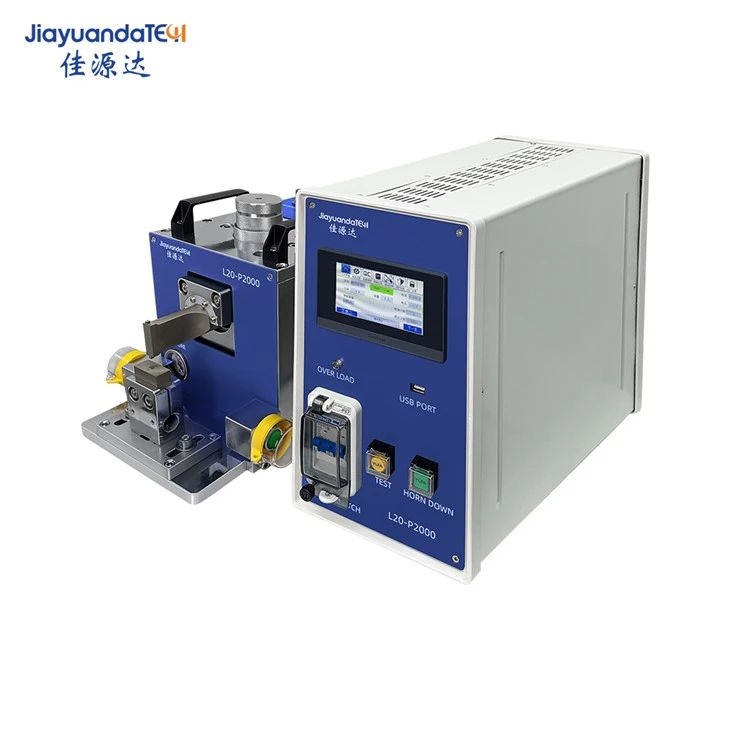

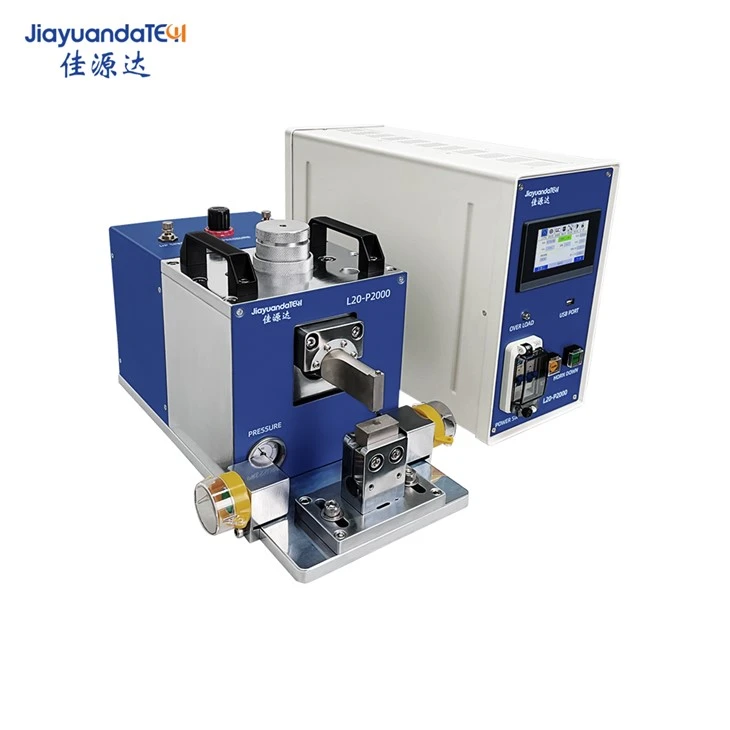

Ultrasonik Elektrot Kaynakçısı

The Ultrasonic Electrode Welder uses pressure welding to apply appropriate pressure to the upper sonotrode to effectively transmit the generated sound waves to the welded joint surface, causing high-speed friction on the surface of the metal atoms, and the instantaneous high temperature generated by the high-speed friction of the joint Achieve welding effect, intelligent control mode, convenient operation, safe and reliable, strong power output and stable performance.

Soruşturma göndermek

Pil elektrot kulaklarının ultrasonik kaynağı, verimli, güvenilir ve çevre dostu bir pil üretim işlemidir . Pil elektrot kulağı, pili harici devrelere bağlayan anahtar bir bileşendir ve kaynak kalitesi, .}}}}}}}}}}}}}} ultrasonik kaynaklar arasında enerji üreten enerjiyi oluşturur ve enerji oluşturur ve ultrasonik kaynak oluşturma oluşturur. Anında yüksek basınç ve sürtünme ısısı ile pil gövdesi .

Ultrasonik elektrot kaynakçı işlemi genellikle aşağıdaki adımları içerir:
Hazırlık aşaması: Birincisi, akü gövdesi ve elektrot kulaklarının yüzeyinin temiz, yağ ve safsızlıklardan arındırıldığından emin olmak gerekir . Bu arada, uygun ultrasonik kaynak ekipmanını ve kaynak süresi, amplituar ve basınç gibi kaynak parametrelerini seçin {{1}
Konumlandırma ve Hizalama: Elektrot kulaklarını pil gövdesinin önceden belirlenmiş konumuna doğru bir şekilde yerleştirin ve elektrot kulakları ve pil gövdesi arasındaki kaynak yüzeyinin boşluklar olmadan sıkıca yapıştığından emin olmak için hizalama işlemlerini gerçekleştirin .
Ultrasonik Kaynak: Ultrasonik kaynak ekipmanını başlatın ve ultrasonik titreşim kafası üzerinden elektrot kulağı ile pil gövdesi arasındaki temas yüzeyine ultrasonik titreşim başlığı ile ultrason hareketi altında, temas yüzeyi sürtünme ısısı ve anlık yüksek basınç üretir ve malzemenin hızlı bir şekilde erir ve oluşturur {{{
Soğutma ve kürleme: Kaynak tamamlandıktan sonra, kaynak bağlantısının stabilitesini ve güvenilirliğini sağlamak için kaynak alanının soğutulması ve iyileştirilmesi gerekir .

Parametreler

Ürün modeli	L40-P800	L20-P2000	L20-P4500
Güç kaynağı	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz
Hava temini	Sıkıştırılmış hava 0.5-0.8 mpa	Sıkıştırılmış hava 0.5-0.8 mpa	Sıkıştırılmış hava 0.5-0.8 mpa
Ultrasonik tepe gücü (W)	500	1200	2600
Makinenin maksimum gücü (W)	600	1500	2800
Ultrasonik frekans (KHz)	40	20	20
Maksimum ultrason zaman (lar)	0.4s	0.4s	0.4s
Ultrason zamanlarının ayarlanabilir doğruluğu	0.01s	0.01s	0.01s
Ultrasonik kalıp bağlantısı iplik boyutu	M8*1.25	1/2*20unf	1/2*20unf
Veri Çıkışı	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir
Üst Kalıp Boyutu (mm)	4×4	4×4 8×4	12×4 8×4
Alt Kalıp Boyutu	20 × 20 hızlı sökme ve değiştirilebilir	20 × 20 hızlı sökme ve değiştirilebilir	20 × 20 hızlı sökme ve değiştirilebilir
Maksimum kaynak katmanı sayısı	20 kat bakır folyo (negatif elektrot) 20 kat alüminyum folyo (pozitif elektrot)	30 kat bakır folyo (negatif elektrot) 30 kat alüminyum folyo (pozitif elektrot)	60 kat bakır folyo (negatif elektrot) 60 kat alüminyum folyo (pozitif elektrot)

AvantajlarUltrasonik Elektrot Kaynakçısı:

* Kaynak metal yüzeyinde düşük gereksinimler, oksit tabakasını veya elektrolizasyon tabakasını kazımaya gerek yoktur;

* Kurulumu kolay, kullanımı kolay, bakımı basit;

* Yüksek kaynak verimliliği ve kalitesi;

* Kaynak malzemesinin eritilmesi gerekmez ve malzeme özellikleri değiştirilmez;

* Devre Koruma Cihazı;

* Kaynaktan sonra iyi iletkenlik, son derece düşük veya neredeyse sıfır direnç ile;

* Kalite kontrol sistemi ve otomatik izleme;

* Farklı olmayan farklı metal malzemelerin kaynağını gerçekleştirebilir;

* Otomasyon sistemlerinin entegrasyonu;

* Güçlü stabilite, kalıp son derece uzun bir hizmet ömrüne sahiptir;

SSS

Q: Ultrasonik kaynak pil elektrot kulakları olduğunda hangi faktörler not edilmelidir?
Cevap: Ultrasonik kaynak pil elektrot kulakları olduğunda, aşağıdaki faktörlerin not edilmesi gerekir:
Malzeme Seçimi: En iyi kaynak efektini elde etmek için pil gövdesi ve elektrot kulaklarının malzemelerinin eşleştiğinden emin olun .
Kaynak parametreleri: Kaynak kalitesi ve stabilitesini sağlamak için malzeme tipine ve kalınlığa dayalı olarak kaynak süresi, genlik ve basınç parametrelerinin makul seçimi .
Yüzey Hazırlama: Kaynak alanının yüzeyinin, kaynaklı eklemin kalitesini ve güvenilirliğini artırmak için temiz, yağ ve safsızlık içermediğinden emin olun .
Ekipman Bakımı: İyi çalışma durumda olduğundan emin olmak ve arızalardan ve güvenlik tehlikelerinden kaçınmak için ultrasonik elektrot kaynakçısını düzenli olarak inceleyin ve koruyun .
Q: Pil elektrot kulaklarının ultrasonik kaynağından sonra kaynak kalitesi nasıl tespit edilir?
Cevap: Pil elektrot kulaklarının ultrasonik kaynağından sonra, kaynak kalitesi aşağıdaki yöntemlerle tespit edilebilir:
Görünüm İncelemesi: Kaynaklı eklemin görünümünü gözlemleyin ve çatlaklar, gözenekler ve füzyon eksikliği gibi kusurları kontrol edin .
Çekme Testi: Güç ve güvenilirliklerini değerlendirmek için kaynaklı eklemlerde gerilme testi yapın .
İletkenlik Testi: Direnç değerini ölçerek kaynaklı bir eklemin iletkenliğini değerlendirin .
Sızdırmazlık testi: İyi sızdırmazlık performansına sahip olduklarından emin olmak ve pildeki dahili kısa devreleri ve sızıntıları önlemek için kaynaklı eklemler üzerinde sızdırmazlık testi yapın .
Bu algılama yöntemleri, potansiyel kaynak kalitesi sorunlarını derhal tanımlamamıza ve çözmemize yardımcı olabilir ve pillerin güvenliğini ve güvenilirliğini sağlayabilir .

Ultrasonik Elektrot Kaynakçısı hakkında daha fazla bilgi için lütfen bizimle iletişime geçmekten çekinmeyin !!!
