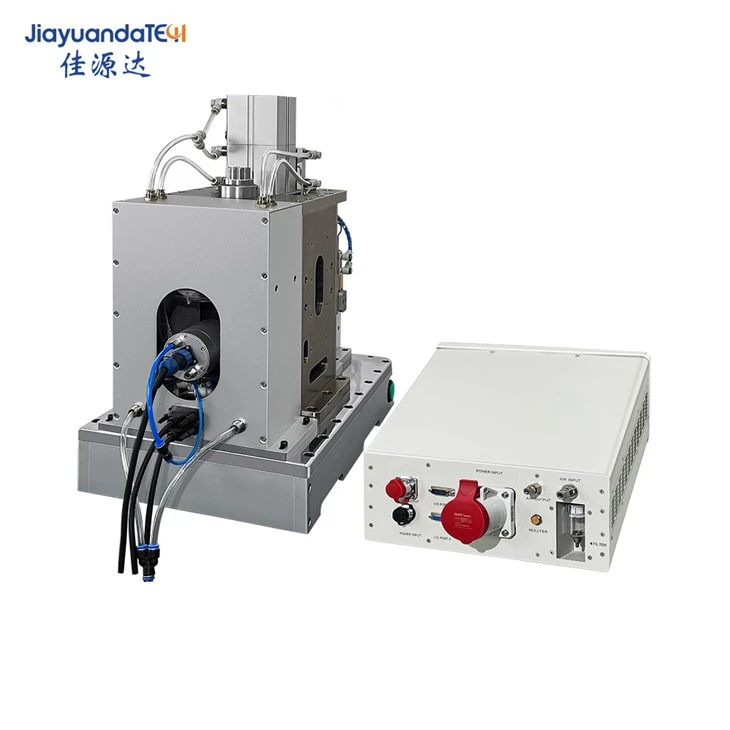

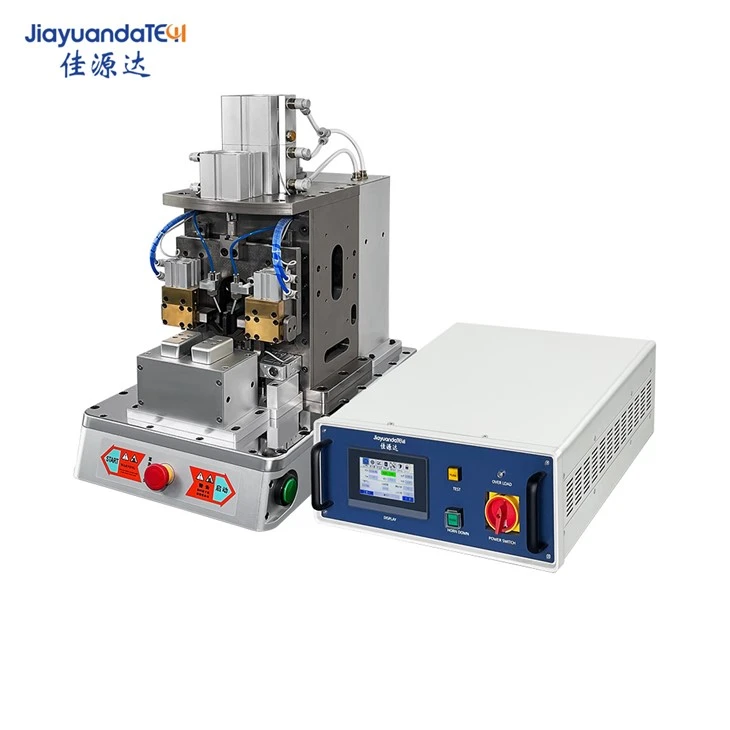

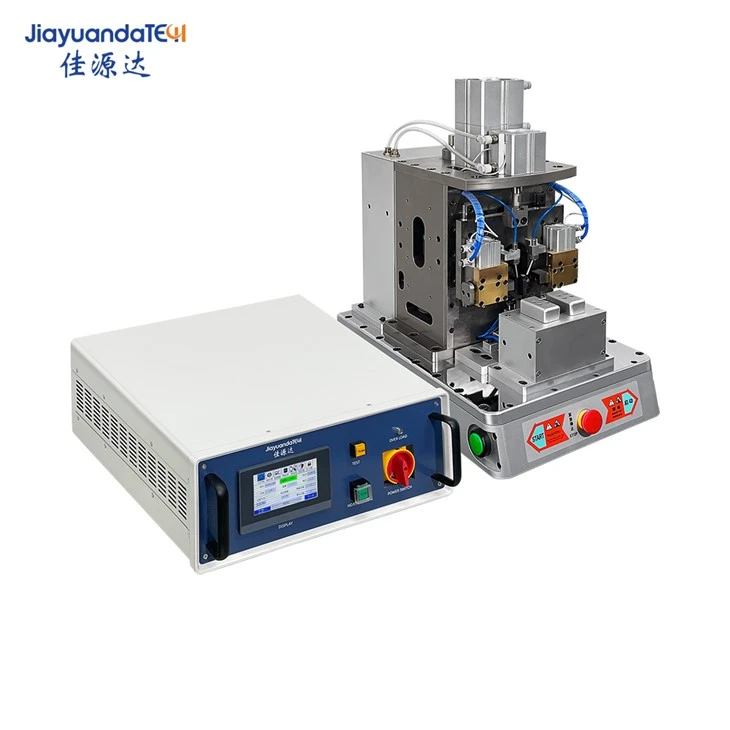

Ultrasonik eklem bakır teli

Ultrasonik eklem bakır teli, bağlanacak iki metal parçanın yüzeyine yüksek titreşim dalgalarının saniyesinde on binlerce kez kullanır ve daha sonra bağlantının amacına ulaşmak için moleküllerin bir füzyonunu oluşturmak için metal yüzeylerin birbirine ovalamak için belirli bir kuvvet uygular .

Soruşturma göndermek

Ultrasonik eklem bakır teli, bağlanacak iki metal parçanın yüzeyinde hareket etmek için saniyede on binlerce yüksek titreşim dalgası kullanır ve daha sonra, moleküler füzyon oluşturmak için moleküler füzyon oluşturmak için birbirlerine ovalamak için belirli bir kuvvet uygular, böylece ultrasonik bir şekil üstlenmeyecek iki nesnenin üst üste geçmesi, bağlantı süresi eklenmez, bu da bağlantı süresi eklenmez, bu da bağlantı zamanının eklenmesine eklenmez, bu da bağlantı zamanının eklenmediği eklenmez, bağlantı zamanının eklenmesine eklenmez. / Sebep (kaba yüzey) kusurlar ., tel ve kablo, işleme ekipmanı, koşum takımı üretimi ve aşağı akış uygulama endüstrileri dahil ultrasonik kaynak kablo demeti için çok uygundur . Kablo koşumları yaygın olarak kullanılır ve otomobiller, ev sahipleri, çeşitli elektronik enstrümanlar vb. H şeklinde .

Parametreler

Ürün modeli	L40-P800	L20-P2000	L20-P4500
Güç kaynağı	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz	Tek fazlı AC220V/AC110V değiştirilebilir 50Hz
Hava temini	Sıkıştırılmış hava 0.5-0.8 mpa	Sıkıştırılmış hava 0.5-0.8 mpa	Sıkıştırılmış hava 0.5-0.8 mpa
Ultrasonik tepe gücü (W)	500	1200	2600
Makinenin maksimum gücü (W)	600	1500	2800
Ultrasonik frekans (KHz)	40	20	20
Maksimum ultrason zaman (lar)	0.4s	0.4s	0.4s
Ultrason zamanlarının ayarlanabilir doğruluğu	0.01s	0.01s	0.01s
Ultrasonik kalıp bağlantısı iplik boyutu	M8*1.25	1/2*20unf	1/2*20unf
Veri çıkışı	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir	Her kaynak verisini harici bir USB sürücüsünden dışa aktarabilir
Üst Kalıp Boyutu (mm)	4×4	4×4 8×4	12×4 8×4
Alt Kalıp Boyutu	20 × 20 hızlı sökme ve değiştirilebilir	20 × 20 hızlı sökme ve değiştirilebilir	20 × 20 hızlı sökme ve değiştirilebilir
Maksimum kaynak katmanı sayısı	20 kat bakır folyo (negatif elektrot) 20 kat alüminyum folyo (pozitif elektrot)	30 kat bakır folyo (negatif elektrot) 30 kat alüminyum folyo (pozitif elektrot)	60 kat bakır folyo (negatif elektrot) 60 kat alüminyum folyo (pozitif elektrot)

Özellikler

Saf donanım aşamalı döngü otomatik ayarlama ve izleme çekirdeği

Uyarlanabilir frekans ayar aralığı ± 500Hz, kalıp üretiminin zorluğunu etkili bir şekilde azaltır

Güç açma, zamanlama ve manuel kendi kendine kontrol, kaynak kafası frekansını arayın

Kaynak kafasının gerçek zamanlı çalışma frekansı varsayılan olarak izlenir ve izlemeyi bir adım daha hızlı hale getiren kapalı döngü genlik kontrol çekirdeği

Uyarlanabilir güç kaynağı voltajı ve yük değişiklikleri, daha iyi ve daha kararlı kaynak kalitesi

%50-aralık, sabit genlik kaynağı için önceden ayarlanabilir ve bir makinenin birden fazla ürün için kullanılmasına izin verir

Titreşim rampası kontrolü, kalıbın servis ömrünü etkili bir şekilde iyileştirebilir

Ultrasonik eklem bakır tel makinesi, beş çeşit gerçek aşırı yük bilgisi sağlar

Menzil dışında frekans sapması, güç aşırı yüklenmesi

Yükün anormal aşırı akımı, dönüştürücünün anormal aşırı gerilimi

Tüm sistemi eşlik etmek için aşırı ısınma gibi güç cihazı gibi çeşitli koruma sinyallerinin toplanması

Pratik Temel Çalışma Fonksiyonları

Sütun LED gerçek zamanlı güç ekranı

Aşırı yük ekranı arasında 5 çeşit koruma

Solenoid Valf Tahrik Hava Kaynak Kontrolü, Gerçek Spot Kaynak Fonksiyonu Gerçekleştirilmesi Kolay

Daha fazla uzaktan kumanda işlevleri isteğe bağlıdır

SSS

S: Kablo demetini kaynak yaparken ultrasonik eklem bakır tel makinesinin başarısızlığı ile nasıl başa çıkılır?

A: Ultrasonik eklem bakır telinin arıza analizi

In the work, there will be a certain problem due to the mechanical consumption of the material itself and the parts. It is judged whether it is normal (that is, it does not touch the workpiece). The ultrasonic wave is more than half an hour, and the temperature cannot exceed 50-70℃. If the material is unqualified, it is required replace

Aşağıdaki nedenleri analiz edin: ① Montaj vidaları gevşek olsun, ne olursa olsun çatlak olsun

Ultrasonik jeneratör ve kaynak makinesi çerçevesi ile temasa geçerken aşağıdaki önlemler alınmalıdır:

◇ Herhangi bir elektrik bağlantı kurulumundan önce, güç kaynağının kapalı durumda olduğundan emin olun;

◇ Şirketin profesyonel olmayan ve teknik personelinin muayene, bakım ve onarım operasyonları için ultrasonik jeneratörün açılması kesinlikle yasaktır;

◇ Lütfen elektrik şok kazalarını önlemek ve rafın etkili bir şekilde topraklandığından emin olmak için topraklama terminaline sahip bir güç soketi kullanın;

◇ Ultrasonik jeneratör yüksek voltaj üretecektir, üst kapak açıkken çalışmaz;

◇ Ellerinizi kaynak kafasının altına koymayın, aşağı doğru basınç ve ultrasonik titreşim yaralanma kazalarına neden olabilir;

◇ Kaynak boynuzu kullanırken parmaklarınızı kaynak kafası ve kalıp arasına koymayın

Ultrasonik eklem bakır teliyle ilgili daha fazla bilgi için lütfen bizimle iletişime geçmekten çekinmeyin!
