Ultrasonik PET Film Kaynağı

Ultrasonik kaynak, termoplastik parçaları ve bazı sentetik parçaları monte etmek ve işlemek için kullanılan hızlı, temiz ve etkili bir montaj işlemidir.

Soruşturma göndermek

Ultrasonik kaynak, termoplastik parçaları ve bazı sentetik parçaları monte etmek ve işlemek için kullanılan hızlı, temiz ve etkili bir montaj işlemidir. Şu anda, esas olarak plastik ürünler ve diğer plastik olmayan malzemeler arasında yapıştırma için kullanılmaktadır! Gelişmiş bir kaynak teknolojisidir ve solvent yapıştırıcıların, mekanik sıkılığın ve diğer yapıştırma işlemlerinin yerini alır. Ultrasonik kaynak sadece bağlantı ve montaj işlevine sahip değildir, aynı zamanda nem geçirmez ve su geçirmez sızdırmazlık etkisine de sahiptir.

Teknik Parametre:

Ürün Numarası	JYD-2700S	JYD-2700S	JYD-2700S	JYD-2700S	JYD-2700S	JYD-2700S
Frekans	20KHz	25KHz	28KHz	30KHz	35KHz	40KHz
Güç	2000/3000W	2000W	2000W	1500W	1500W	1000W
Frekans Aralığı	18,5-21,5KHz	23,5-26,5KHz	26,5-29,5KHz	28,5-31,5KHz	33,5-36,5KHz	38,5-41,5KHz
Çalışma Voltajı	220V AC±10%	220V AC±10%	220V AC±10%	220V AC±10%	220V AC±10%	220V AC±10%
Net Ağırlık	6.76KG	6.76KG	6.76KG	6.76KG	6.76KG	6.76KG
Brüt Ağırlık	8.35KG	8.35KG	8.35KG	8.35KG	8.35KG	8.35KG

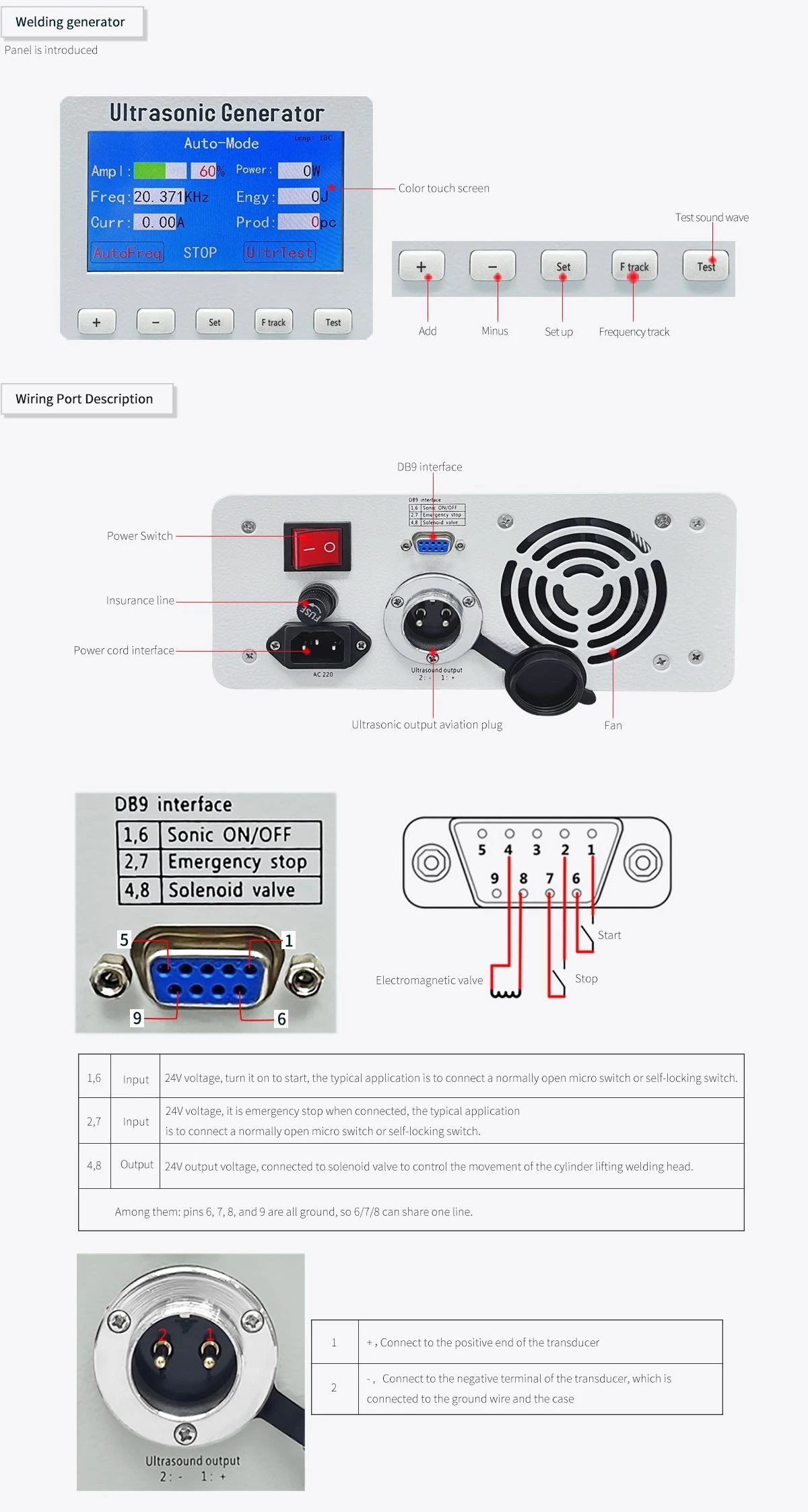

ultrasonic generator for welding-2

Ultrasonik PET film kaynağının avantajları:

1. Çevre koruma: geleneksel yapıştırıcılara ve ısıl yapıştırma işlemine gerek yok, çevre koruma, kirlilik içermeyen, toksik olmayan, güvenli üretim

2. Entellektüelasyon: otomatik frekans arama ve ultrasonik jeneratör izleme, PLC uzaktan çalışma vardır; Ultrasonik genlik,% 0-100 aralığında kademesiz olarak ayarlanabilir, bu da farklı termoplastik malzemelerin kaynağıyla eşleşebilir

3. Yüksek verimlilik: hızlı kaynak hızı, yüksek kaynak mukavemeti ve düşük kaynak maliyeti ile otomatik yüksek kaliteli kaynak gerçekleştirir.

4. Kaynaklı bağlantı noktası pürüzsüz, düz ve güzeldir.

SSS:

Plastik kompozit filmin ultrasonik kaynak işlemine ne dersiniz:

1) Uygun kaynak genliği aralığında (5 μ m ~ 7 μ m) Polyester / polipropilen kompozit filmin kaynaklı bağlantısı yüksek ısı sızdırmazlık mukavemetine sahiptir. Kompozit filmin iç tabakası olarak büyük kayıplı polietilen seçildiğinde, kaynak genliğinin kaynaklı bağlantının ısı sızdırmazlık mukavemeti üzerindeki etkisi azaltılacaktır.

2) Kaynak süresinin uzamasıyla, iki kompozit film kaynak ucunun ısı sızdırmazlık mukavemeti önce artmış ve sonra azalmıştır. Kompozit film, kaynak aleti kafasının maksimum ısı sızdırmazlık mukavemetine ulaştığında, düşük erime noktalı polietilen bazlı kompozit film için gereken süre, polipropilen bazlı kompozit filmden daha kısadır.

3) Kaynak basıncı yaklaşık 150n olduğunda, iki kompozit film kaynak ucunun ısı sızdırmazlık mukavemeti maksimuma ulaşır.

4) Polietilen kompozit film kaynak aleti kafasının ısı sızdırmazlık mukavemeti, polipropilen kompozit filminkinden daha yüksektir.
