Ultrasonik Kaynak Makinesinin Bileşimi ve Tedarik Önlemleri

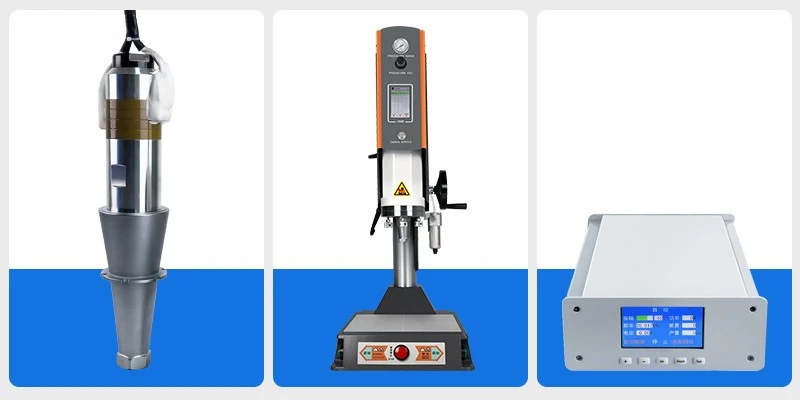

Ultrasonik kaynak makinesi, ultrasonik jeneratör, ultrasonik dönüştürücü, ultrasonik korna, ultrasonik kaynak kafası ve parça destek aletinden oluşur. İlk üçü ultrasonik kaynak sistemini oluşturur.

1. Ultrasonik dönüştürücü

Ultrasonik dönüştürücünün işlevi, güç frekansı (50 Hz veya 60 Hz) voltajını ultrasonik frekans voltajına dönüştürmektir. Dönüştürücü, jeneratörden gelen ultrasonik frekans voltajını, ters piezoelektrik etki yoluyla aynı frekanstaki ultrasonik mekanik titreşime dönüştürür. Sinüzoidal elektrik sinyali elektrot yoluyla dönüştürücüye sağlandığında, piezoelektrik parça genişler ve büzülür, 15~20 μ Eksenel tepeden tepeye m hareketi üretir. Satın alırken, dönüştürücünün dayanıklılığını ve arıza oranını belirleyen piezoelektrik levhanın malzemesine dikkat edin.

2. Ultrasonik korna

Kornanın iki işlevi vardır. Ana işlevi, dönüştürücünün sonunda oluşan mekanik titreşimi yükseltmek ve titreşimi kaynak kafasına iletmektir. Bir diğer işlevi ise sabitleme kitinin kaynak presi üzerindeki konumunu sağlamaktır. Dönüştürücüye ultrasonik enerji uygulandığında korna da genişler ve daralır. Kaynak kitindeki diğer parçalar gibi korna da bir ayar cihazıdır, bu nedenle ultrasonik enerjiyi dönüştürücüden kaynak kafasına iletmek için belirli bir frekansta rezonansa girmesi gerekir. Etkili bir rol oynayabilmesi için korna, üretim malzemesinde yarı dalga boyunda veya ultrasonik dalga boyunun yarı dalga boyunun tam katı olmalıdır. Genellikle yarım dalga boyu.

3. Ultrasonik kaynak kafası

Ultrasonik kaynak kafası, kaynak kitinin kaynak yapılacak parçalara enerji sağlayan kısmıdır. Ultrasonik korna gibi, kaynak kafası da çoğu uygulamada mekanik güçlendirme sağlayan ve kaynak kafasının sonunda kaynak gerçekleştirmek için yeterli genlik olmasını sağlayan bir ayar cihazıdır.

Kaynak yapılacak parçaların ve bağlantıların tasarımı, kaynak kafasının boyutunu ve stilini belirler. Kaynak kafasının şekli kritiktir, çünkü kaynak kafasının eksenel genleşmesi ve büzülmesinden kaynaklanan gerilim, yüksek genlikli koşullar altında çatlamaya neden olabilir. Satın alırken, kaynak kafasının üretim doğruluğunu etkileyen ve dolayısıyla sistem rezonansının sapmasını etkileyen kaynak kafası yapısına ve işleme teknolojisine dikkat edin. Ultrasonik kaynak sistemi, genliğin uzunlamasına yönde yerleştirilmesini sağlamak için kaynak kafası işleme için birkaç eksenel yuvaya sahiptir.

Ultrasonik kaynak kafası, yüksek frekanslı titreşim koşulu altında çalıştığı için, ses dalgası iletiminin asimetrisinden kaynaklanan dengesiz stresi ve enine titreşimi önlemek için mümkün olduğunca simetrik olarak tasarlanmalıdır.
